700 Liter Diesel, 500 Liter Frischwasser, 525 Wp Solaranlage und eine Zuladung von ca. 2‘500 kg garantieren eine grosse Autarkie auf Ihren Expeditionsreisen!

Es handelt sich um ein Expeditionsmobil der Extraklasse für hohe Ansprüche an Qualität, Komfort und Autarkie. Der Aufbau wurde revidiert und neu lackiert. Das Fahrzeug mit Jahrgang 2001 wurde 2011 und 2024 umfassend revidiert. Die Geräte sind in gutem Zustand und funktionieren einwandfrei.

Chassis/Fahrerhaus

MAN 10.224 LAEC (LE2000), 4×4 6 Zylinder Euro 2 Motor mit 6,9 Liter Hubraum, 220 PS, Zulässiges Gesamtgewicht 10,8 Tonnen, Radstand 4050 mm, Tempomat, Klimaanlage, Rückfahrvideosystem, Hecklift für 2 Räder und 4 Sandbleche. Zwei grosse LED-Zusatz-Scheinwerfer sorgen für eine taghelle Ausleuchtung vor dem Fahrzeug.

Diverse Staufächer und eine grosse Ablage im Führerhaus mit Durchgang zum Aufbau.

Aufbau

Der Aufbau besteht aus GFK-Vollsandwich. Dach und Wände sind 60 mm dick. Die KCT-Echtglas-Fenster mit Moskitonetz und Jalousie sind sehr solid. Der Ausstieg auf das Dach erfolgt über eine grosse Klappe über dem Bett. Die Sitzgruppe umfasst 4 Sitzplätze mit Alcantara Leder-Polster. Ein zusätzliches Dachfenster gibt viel Licht in Küche und Wohnraum. Die Türen und Schubladen sind mit hochwertigem robustem Autolack lackiert und deshalb sehr pflegeleicht, die Wände sind abwaschbar. Die Kabine verfügt über einen Durchgang zum Führerhaus. Die Kabine wird komfortabel über eine elektrisch ausfahrbare Treppe bestiegen. Ein grosser Spiegel im Eingangsbereich sowie einer im Schlafzimmer geben mehr Raumgefühl. Die grosse Heckgarage mit Seilwinde und Auffahrrampe bietet Platz für einen Quad oder ein Motorrad oder Fahrräder plus Materialkisten.

Autarkie und Komfort

Das Fahrzeug verfügt über zwei Dieseltanks mit 400 und 300 Litern Inhalt. Die Umschaltung der Tanks erfolgt über eine Fernbedienung im Führerhaus. Damit kann ein leerer Tank noch während dem Fahren umgeschaltet werden, bevor das Fahrzeug zum Stillstand kommt und entlüftet werden muss. Die Reichweite auf der Strasse beträgt bis zu 3500 km, im Gelände je nach Bodenbeschaffenheit ca. 1500 bis 2500 km.

Die Solaranlage ist ausfallsicher und redundant ausgelegt. Die Anlage besteht aus zwei Systemen (300 Wp und 225 Wp), welche über typgleiche Solarregler die 400 Ah AGM-Aufbau-Batterien laden.

Während der Fahrt oder im Leerlauf laden zwei parallel geschaltete 45 A Ladegeräte die 12 Volt Aufbaubatterien mit total bis zu 90 A. Damit sind die Batterien auch bei fehlendem Sonnenlicht schnell geladen.

Der Frischwasser-Stahltank hat ein Volumen von 520 Litern. Je nach Wasserqualität kann bei der Befüllung das drei-stufige Filtersystem von WM Aquatec vorgeschaltet werden. Der Wasserverbrauch kann auf den Liter genau abgelesen werden.

Für den Komfort sorgen auch die beiden 200 x 80 cm Betten mit mehrfach verstellbarem Lattenrost. Eine dritte Matratze zwischen den beiden Betten verbindet die Betten zu einer Liegewiese.

Detailbeschreibung

Chassis

• MAN LE2000, Typ 10.224 LAEC, 4×4
• Radstand verlängert auf 4050 mm
• 6-Gang Schaltung
• 8-Loch Räder 11.0-20
• Bereifung: 4 x 365/80 R20 Michelin XZL plus 2 Reserveräder mit gleichen Reifen (alle Tubeless)
• Verteilergetriebe mit Geländeuntersetzung
• Zuschaltbarer Allradantrieb
• Differentialsperren vorne + hinten
• ABS (Anti-Blockier-System)
• Tempomat
• 2 Blei-Starterbatterien 140 Ah
• Ladegerät Votronic für Landstrom
• Solarladeregler 24V Votronic für Starterbatterie kann z.B. für Überwinterung geschaltet werden
• Mechanischer Hauptstromschalter
• Elektronische Wegfahrsperre kann aktiviert/deaktiviert werden
• Trockenluftfilter mit Vorabscheider
• Luftansaugung hinter FH hochgezogen
• Luftpresser 300 ccm
• 2 Druckluft-Schnellkupplungen für Reifen-Füllschläuche beidseitig
• Dieseltank links 400 Liter, rechts 300 Liter mit Umschaltung im FH (Fernbedienung)
• 2 Halterungen für je ein 20 Liter Treibstoff-Kanister unter dem Seitendeckel
• 2 grosse Schäkel vorne
• Zusätzlicher Rückfahrscheinwerfer
• Kilometerstand ca. 255‘000 km

Motor

• 6-Zylinder EURO 2 Motor mit Turboaufladung + Ladeluftkühlung
• Kraftstoff-Doppelfilter: 6871 ccm
• Leistung: 220 PS
• Drehmoment: 830 Nm
• Lichtmaschine, 80 A
• Motorbremse
• VDOL-Tempomat

Fahrerhaus

• Fahrer- und Beifahrersitz Grammer luftgefedert mit Sitzheizung, Armlehnen und Polsterbezügen
• Klimaanlage
• Geräuschdämmung bei Motor
• Sonnenblende vor Frontscheibe
• Frontspiegel für enge Manöver
• Ablagebox auf Motortunnel
• Arbeitsplatte auf Armaturenpanel
• Aussenspiegel beheizt und elektrisch verstellbar
• Radio mit DAB+/FM, USB, Bluetooth
• Monitor für Rückfahrkamera
• Innen- und Aussen-Temperaturfühler
• Dachluke
• Schutzgitter vor Scheinwerfer
• Front-LED-Zusatzscheinwerfer 2 x 5500 lm macht die Nacht zum Tag
• Arbeitsscheinwerfer seitlich links und rechts

Gewichte

• Leergewicht: ca. 8000 kg
• Zuladung: ca. 2800 kg
• Zulässiges Gesamtgewicht: 10800 kg
• Vorderachse max: 5200 kg
• Hinterachse max: 6500 kg

Aufbau-Lagerung

Der Aufbau ist im hinteren Bereich auf einem feuerverzinkten Hilfsrahmen mit Gummilager und vorne auf einer Pendel-Lagerung montiert.

Aufbau-Beschreibung

Selbsttragender GFK-Vollsandwichaufbau mit 60 mm starken Wänden und Dach.

Die Deckschichten sind innen 2 mm, aussen 3 mm mit Gewebeverstärkung. Die Nasszelle besteht aus einlaminierten GFK-Platten.

Im Heck (abgesenkt) ist eine Heckgarage für einen Quad oder ein Motorrad plus Stauraum. Für Ein-/Auslad des Motorrades hat es eine Rampe und eine eingebaute elektrische Winch.

Die Heckgarage ist beidseitig zugänglich.

Innen-Abmessungen des Aufbaus

570 cm lang, 225 cm breit, 200 cm hoch

Fenster / Dachfenster

• KCT-Hartglasfenster, stahlarmiert, Einhandbedienung, stufenlos ausstellbar
• KCT-Insektenschutz/Verdunkelungsrolle
• Dachluke über Schlafraum mit Fliegengitter
• 2 elektrische Fiamma Turbovent-Ventilatoren über Nasszelle und Küche

Eingangstüre / Klappen

• Türe und Stauraumklappen aus massiver Eigenanfertigung
• Elektrisch ausfahrbare Trittstufen unter Einstieg
• Beidseitige Klappen zu Heckgarage
• Fahrerhausdurchstieg abschliessbar
• Hochklappbare Seitenschürzen

Innenausbau / Möbel

• Alle Schubladen mit soliden Rollenauszügen
• Oberschränke mit Klappen
• Die Klappen und Schubladen sind sehr pflegeleicht mit hochwertigem robustem Autolack lackiert
• Schubladen und Schränke mit Push-Lock-Verschlüssen
• Küchenabdeckung und Waschtisch in Nasszelle aus «Cesar-Stone»
• Klappbare Verlängerung der Küchenabdeckung
• Die Wände sind abwaschbar
• Im Heck 2 Längsbetten 80 x 200 cm mit mehrfach verstellbaren Bicoflex Lattenrosten und Comfortmatratzen
• Zusätzliche Matratze zwischen den Betten
• Stauraum zwischen den Betten unter der mittleren Matratze
• Alcantara Sitzpolster mit Dinette (Sitzgruppe und Tisch zu Bett umbaubar)
• Radio mit DAB+/FM, USB, Bluetooth und 4 Lautsprechern
• Info-Anzeigen für Batterien und Solar
• TriGasAlarm Warnsummer ein/ausschaltbar

Stromversorgung / Licht

• Aussen-Stromanschluss
• Netzmatic mit FI
• 4 AGM-Batterien à 100 Ah, total 400 Ah
• Landstrom Ladegerät Victron Blue Smart mit Steuerung über Bluetooth/ Mobiltelefon
• 2 Fahrstrom Ladewandler Votronic 24/12-Volt 45 A parallel geschaltet (total max 90A) und separat aktivierbar. Belastung Lichtmaschine max. 2 x 30 A
• Zwei unabhängige Solarstromanlagen 300 Wp mit Votronic MPP Regler 350 W,
  225 Wp mit Votronic MPP Regler 350 W, total 525 Wp
• Mastervolt Sinus-Wechselrichter 12V/230V, 2000W
• Innenbeleuchtung: LED-Deckenspots, LED-Spots, LED-Lichtbalken Küche und Dinette

Wasserversorgung

• Frischwasser-Stahltank 520 Liter
• Wassereinfüllstutzen aus Aluminium
• Wassereinfüll-Anschluss für Gardena-Kupplung
• Zuschaltbare Wasserfilteranlage WM Aquatec in 3 Stufen (50 µm, 10 µm, 1 µm) für Befüllung mit Reserve-Filtereinsätzen
• Leitungsrohre B-Pex, Trinkwasserecht
• Druckpumpe Lilie Classic Whisper King mit Druckausgleichstank
• Wasserzähler für Befüllung
• Wasserzähler für Verbrauchsmessung
• Grauwassertank ca. 100 Liter
• Warmwasser-Boiler 30 Liter mit Motorwärmetauscher sowie Anschluss Standheizung und Elektrobetrieb

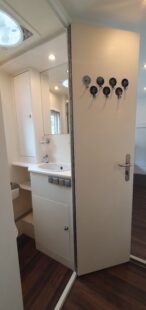

WC / Nasszelle

• Fest installierte Toilette Aqua Magic V
• Schwarzwassertank ca. 80 Liter
• Separate Duschkabine mit Schiebetür
• Lavabo mit Einhebel-Mischbatterie
• Unter- und Oberschrank

Heizung / Klima

• Diesel-Warmwasserheizung Webasto Thermo 90 S mit 9.1 kW.
• Bodenheizung sowie diverse Heizkörper u.a. in Heckgarage.
• Klimaanlage Frostair 1700 im Wohnbereich (über Landstrom)

Küche / Gas

• Küchenabdeckung aus CesarStone
• 3-fammige Kochmulde mit Glasabdeckung
• Haushalts-Spülbecken mit Einhebel-Mischbatterie
• Gas-Backofen mit Grill
• Kompressor-Kühlschrank Waeco Coolmatic 140 Liter mit Gefrierfach 11.5 Liter
• Unterflur Gaskasten für 2 x 10.5 Liter Gasflaschen
• Aussengasanschluss für Grill

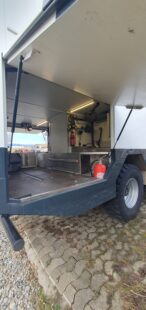

Heckgarage

• Mini-Waschmaschine 3 kg
• Klappbare Rampe für Motorrad-Einlad
• Elektrische Winch für Motorrad-Einlad
• Kühlbox/Gefrierbox Waeco 32 Liter
• Grosse Klappe mit KCT-Verschlusssystem auf der rechten Seite
• Kleine Klappe mit KCT-Verschlusssystem auf der linken Seite
• Heiz-Radiator
• Beleuchtung
• Diverse Staufächer

Zusatzausrüstung

• Dachträger auf Führerhaus mit 2 Alu-Kisten
• Astabweiser am Aufbau
• Arbeitsscheinwerfer am Heck
• Hecklift für 2 Reserveräder und 4 Sandbleche
• 2 Reserveräder
• 4 Sandbleche Stahl verstärkt je 2 m
• 4 Sandboards je 1.6 m
• Hazet Drehmomentschlüssel 300 – 800 Nm für Räder
• Diverses LKW-Werkzeug, Ersatzteile und Bergungsmaterial
• Camping-Ausrüstung und Küchenutensilien nach Absprache
